車銑復合機床	首頁 > 產品中心 > 車銑復合機床

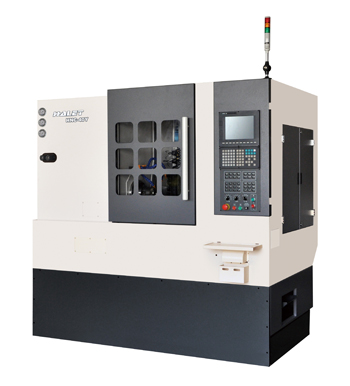

HNC-42Y

| 介紹 | 特點 | 多樣化刀座配置 | 加工視頻 | 技術參數 |

產品介紹

HNC-42Y多功能車銑復合中心是我公司針對國內機械加工行業精密零件，復雜零件加工難度大、工序多、效率低、質量保證率差的現狀，結合多年豐富的機床制造經驗，借鑒國內外先進的設計理念和技術成果，精心打造的一款核心產品。主要零部件均采用德國、日本、臺灣等地的優質進口原件。   加工視頻   技術參數

產品特點



★高強度、低應力的密烘鑄鐵床身能充分吸收切削震動，保證機床加工精度的穩定性。 ★先進的90度垂直床身結構，排刀方便，排屑順暢。 ★8把大功率動力刀具，5把外徑車削刀具，5把內孔鉆削刀具，可滿足復雜精密零件的復合工序加工要求。 ★一次裝夾可完成車削、銑削、鉆削、攻絲等加工。 ★C軸任意分度，四軸聯動加工。 ★模塊化組合結構，多樣化開發應用，可根據用戶需要加裝機械臂、副主軸、尾座，等輔助加工裝置。 ★超強的復合性，精密、高速與重切削的完美結合，高精準的加工利器。

多樣化刀座配置



加工視頻



通信行業——通信接插件	通信行業——通信接插件	精密零件	探測器——管座1
探測器——管座2	探測器——管座3	探測器——管座4	軍工行業通信件(HNC-..
線圈架(HNC-42Y)..	插件插鍵槽(HNC-42..



42Y技術參數				配 置
加工能力	最大回轉直徑	￠520mm		照明設備		Ο
	最大加工直徑	￠260mm		冷卻系統		Ο
	最大加工長度	200mm		高壓冷卻系統		Δ
	最大過棒料直徑	￠45mm		自動潤滑系統		Ο
主 軸	工件夾持方式	CL-A5前推式筒夾/6´卡盤		油霧分離系統		Δ
	主軸轉速范圍	50-5000rpm		工具及工具箱		Ο
	主軸端部規格	A2-5		操作說明書		Ο
快進速度	X軸快移速度	20m/min		使用說明書		Ο
	Z軸快移速度	20m/min		維修手冊		Ο
	Y軸快移速度	22m/min		彈簧夾頭	氣動方式	\
行 程	X軸移動量	230mm			液壓方式	\
	Z軸移動量	300mm		液壓筒夾		Ο
	Y軸移動量	440mm		卡盤		Δ
刀具配置	配置形式	軸向/徑向		刀架簡易拔料器系統		Δ
	配置數量	軸向4把，徑向4把		腳踏開關		Ο
	驅動功率	1.8KW		程序控制吹氣功能		Δ
	夾持規格	ER25UM(ER20A)		C軸		Ο
	最大轉速	Max4500rpm		精密C軸分度		\
電 機	主軸電機	5.5/7.5KW		動力頭		Ο
	進給電機	1.8-1.3KW		動力頭攻絲功能		Δ
其 他	刀架形式	垂直排刀		液壓站		Ο
	刀方規格	20*20		電器箱溫度調節器		Ο
	最大容刀數量	16把/18把		自動開閉門		Δ
	冷卻馬達	0.55KW		接料傳輸機構		Δ
	電器容量	15KVA		上下料系統		Δ
	機床尺寸(長x寬x高)	2250x1680x2315mm		工業機器手臂系統		Δ
	主軸中心高度	≈1155mm		多棒材送料機		Δ
	機床重量	≈3300kg		排屑器		Δ
數控系統：○FANUC ●SYNTEC ○KNDΟ標配附件 Δ選配附件 \無
●標配 Ο選配
