HNC-32C/32Y

| 介紹 | 特點 | 多樣化刀座配置 | 加工視頻 | 技術參數 |

產品介紹

HNC-32C/32Y是我公司為了滿足小型精密復雜零件剛性車削、銑削需求在HNC-32精密數控車床的基礎上研發的一款四軸聯動小型精密車銑復合機床。   加工視頻   技術參數

產品特點



★獨立Y軸，配置三把徑向動力刀具也可同時配置三把軸向動力刀具，可滿足多工位銑削、鉆削加工要求。 ★超大規格底座設計，偏置式操作結構，預留機械臂安裝接口，是實現小型復雜零件自動化生產的最佳設備。 ★高剛性大功率伺服動力刀具、靜態主軸抱死功能，可實現C軸剛性銑削。 ★C軸任意分度，四軸聯動加工，可實現外形刻字、復雜輪廓銑削、打孔、攻絲等加工功能。 ★模塊化結構，可根據用戶需要多樣靈活配置車削刀具和銑削刀具。

多樣化刀座配置

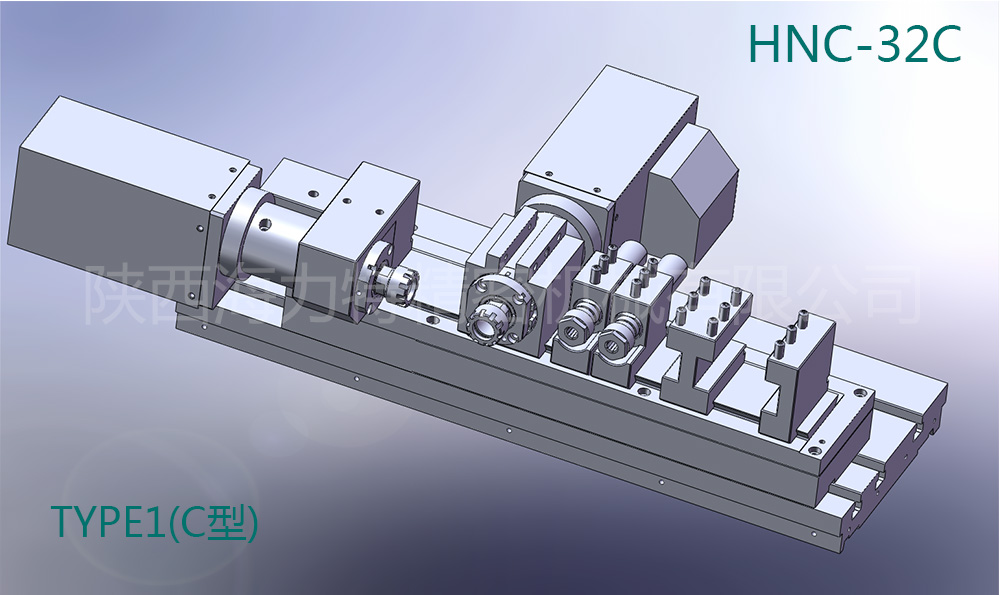

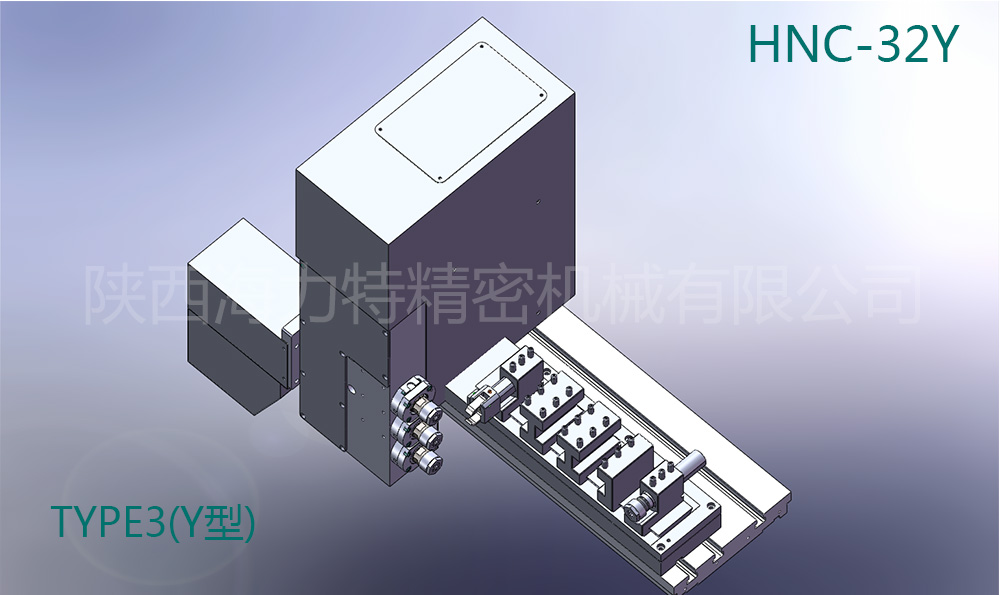

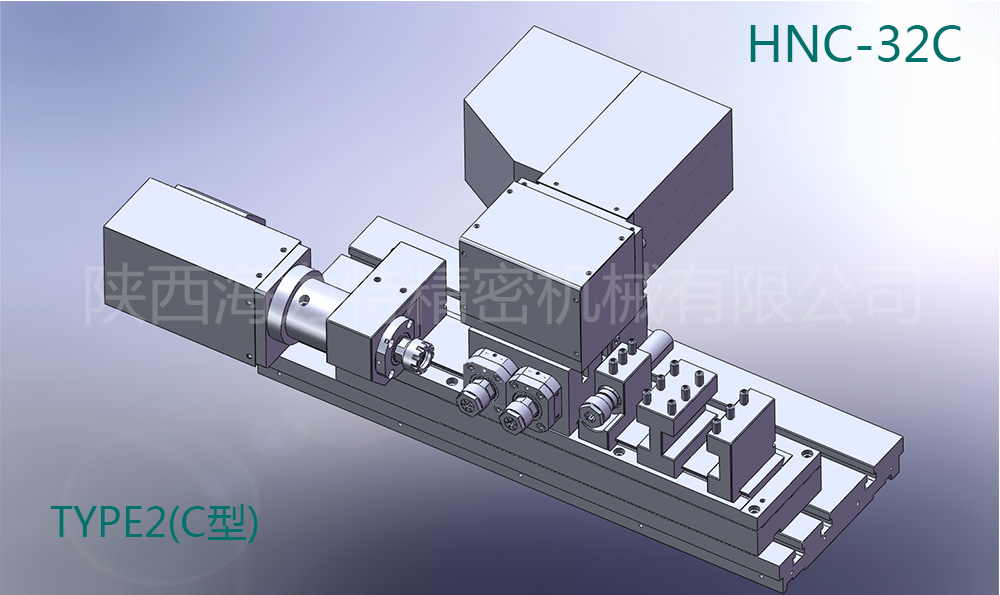

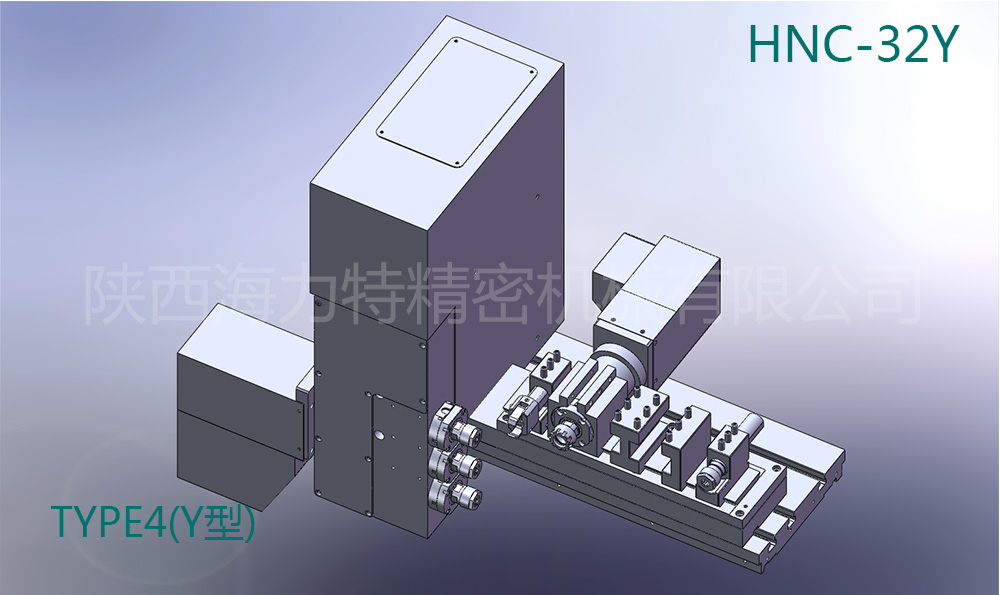

TYPE1(C型)	TYPE2(C型)	TYPE3(Y型)	TYPE4(Y型)

加工視頻





技術參數

32C/32Y技術參數				配 置
加工能力	最大回轉直徑	￠310mm		照明設備		Ο
	刀板底座上回轉直徑	￠70(￠180)mm		冷卻系統		Ο
	最大加工直徑	￠140mm		高壓冷卻系統		Δ
	最大加工長度	100mm		自動潤滑系統		Ο
	最大過棒料直徑	￠32mm		油霧分離系統		Δ
主軸	工件夾持方式	CL-A4前推式筒夾/5ˊ卡盤		工具及工具箱		Ο
	主軸轉速范圍	50-6000rpm		操作說明書		Ο
	主軸端部規格	A2-4		使用說明書		Ο
快進速度	X軸快移速度	18m/min		維修手冊		Ο
	Z軸快移速度	18m/min		彈簧夾頭	氣動方式	\
	Y軸快移速度	12m/min			液壓方式	Ο
行程	X軸移動量	310mm		液壓筒夾		Δ
	Y軸移動量	135mm|160mm		卡盤		Δ
	Z軸移動量	200mm		刀架簡易拔料器系統		Ο
動力刀具	配置形式	軸向/徑向		腳踏開關		Δ
	配置數量	1-4把		程序控制吹氣功能		Δ
	驅動功率	0.75KW/1KW		C軸		Ο
	夾持規格	ER20A|ER16A		精密C軸分度		\
	最大轉速	Max3000rpm/5000rpm		動力頭		Ο
電機	主軸電機	3.7/5.5KW		動力頭攻絲功能		Δ
	進給電機	0.75-1KW		液壓站		Ο
其他	刀架形式	燕尾排刀		電器箱溫度調節器		Δ
	刀方規格	16*16		自動開閉門		Δ
	最大容刀數量	8把		接料傳輸機構		Δ
	冷卻電機	0.28KW		上下料系統		Δ
	電器容量	8KVA		工業機器手臂系統		Δ
	機床尺寸(長x寬x高)	1555x1063x1642mm		多棒材送料機		Δ
	主軸中心高度	≈1072mm		排屑器		Δ
	機床重量	≈1890kg
